Em que consiste o sistema de aquecimento elétrico e como ele funciona?

Sistema de Rastreamento Elétrico: Componentes e Princípio de Funcionamento

Muitos clientes estão familiarizados com sistemas de rastreamento elétrico para isolamento, mas a maioria desconhece seus componentes e princípios de funcionamento. Abaixo, uma introdução detalhada.

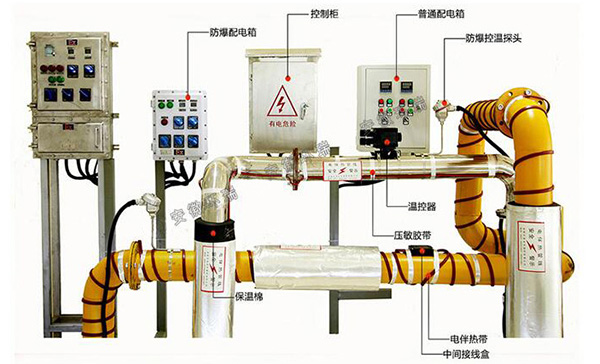

Componentes de um sistema de rastreamento elétrico

1. Caixa de conexão de energia à prova de explosão

   • Garante a fiação segura do cabo de aquecimento elétrico .

   • A qualidade dos terminais impacta diretamente na segurança e na continuidade operacional do sistema.

2. Caixa de conexão intermediária à prova de explosão

   • Usado principalmente para conectar cabos de aquecimento em linhas de relé complexas.

   • Pode funcionar como uma caixa de conexão de energia se os limites de uso não forem excedidos.

3. Caixa de conexão de vedação final

• Usado para terminar cabo de aquecimento autorregulável s.

• A outra extremidade é selada com esta caixa, e um tubo termoencolhível deve ser aplicado.

• Importante : Nunca conecte as duas extremidades do cabo de aquecimento ou barras paralelas diretamente.

1. Fita de papel alumínio

   • Expande a superfície de aquecimento do cabo, melhorando a distribuição térmica e a eficiência.

2. Fita adesiva térmica

   • Fixa o cabo de aquecimento a canos ou equipamentos.

   • Abraçadeiras de aço inoxidável também podem ser usadas para fixação.

3. Etiquetas de advertência

   • Fixado na superfície externa após a instalação como um lembrete de segurança e indicador de energia.

Princípio de funcionamento do traçado elétrico

O princípio é simples: elementos de aquecimento são instalados entre a camada isolante e o objeto a ser aquecido. Durante a operação, esses elementos mantêm a temperatura desejada, garantindo que os fluidos ou equipamentos permaneçam dentro da faixa desejada.

• Em ambientes de baixa temperatura :
  O polímero condutor se expande, reduzindo o fluxo de corrente e a saída de calor, estabilizando assim a temperatura.

• Em condições de superaquecimento :
  O polímero se expande significativamente, cortando quase toda a corrente e minimizando a emissão de calor.

Este mecanismo autorregulador garante um isolamento eficiente. Quando as temperaturas excedem os limites, a geração de calor cessa automaticamente.

Notas principais

• Siga sempre as orientações de segurança durante a instalação.

• A seleção adequada dos componentes garante a confiabilidade e a longevidade do sistema.
